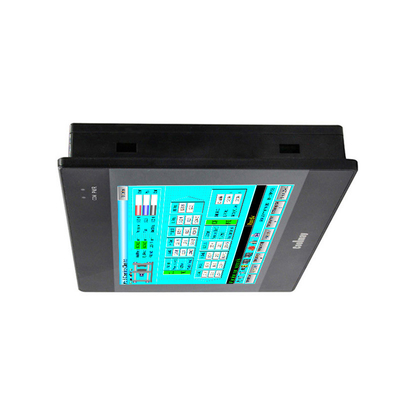

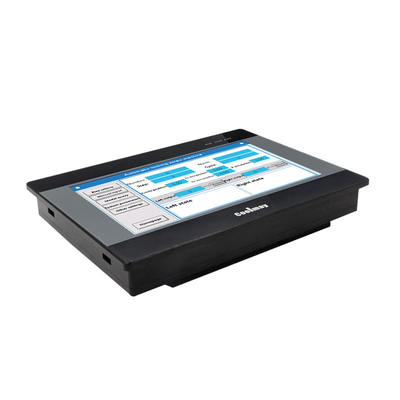

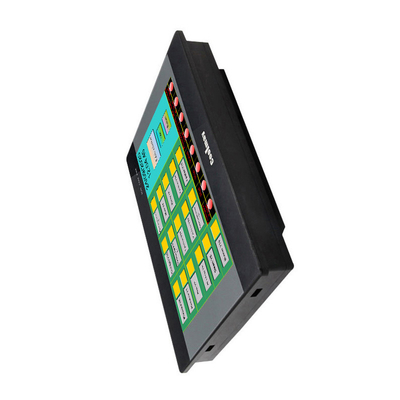

ضاغط منطقية قابلة للبرمجة 4 محور 8 محور سيرفو سائق خطوة بدون فرشاة Pwm وحدة تحكم سرعة محرك مزدوج
| مكان المنشأ | شنتشن |
|---|---|
| اسم العلامة التجارية | Coolmay |
| إصدار الشهادات | CE |
| رقم الموديل | EX3G-8070FH-24MR |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | معبأة مع صندوق كرتوني قياسي |
| وقت التسليم | 3-8 أيام عمل |
| شروط الدفع | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على العرض | 100,000 مجموعة شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| ذاكرة للقراءة فقط | فلاش NOR بحجم 128 ميجا بايت | الرامات " الذاكرة العشوائية في الهواتف والحواسيب " | 128 ميغا بايت |
|---|---|---|---|
| DI / DO | الحد الأقصى 12DI/12DO | مستوى دي | NPN السلبي، محطة عامة معزولة |
| اكتب | تناوب | مستوى DO | عادة مفتوحة الاتصال الجاف |
| العد عالي السرعة | 8 قنوات، Y0-Y3 هي 100 كيلو هرتز، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة < 480 كي | نبض عالي السرعة | مرحلة واحدة 6 قناة 60 كيلو هرتز، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز، أو 2 ABZ 60 كيلو هرتز + 1 |
| إبراز | مراقب سرعة محرك مزدوج Pwm بدون فرشاة,ضاغط منطق قابل للبرمجة,وحدة تحكم سرعة المحرك,Programmable Logic Compressor,Motor Speed Controller Unit Module |
||
منتوج وصف
ضاغط منطقية قابلة للبرمجة 4 محور 8 محور سيرفو سائق خطوة بدون فرشاة Pwm وحدة تحكم سرعة محرك مزدوج
محطات قصيرة:
يتم توصيل COM (S / S) من محطة مدخل PLC إلى
24 فولت، ومحطة X متصلة بمصدر الطاقة 0 فولت، وهذا هو المدخل
لديه إشارة
نظام سلكي (مفتاح التحكم المغناطيسي): القطب الإيجابي للمفتاح المغناطيسي هو
متصل بجهاز التحكم PLC X، وقطب السلبي متصل بـ 0V.
نظام ثلاثي الأسلاك (المستشعر الكهروضوئي أو المشفر):مفتاح PLC
متصلة بمستشعر أو مكيف ضوئي كهربائي من ثلاثة أسلاك ، مصدر الطاقة
من جهاز الاستشعار أو مكيف متصلة إلى الأقطاب الكهربائية الإيجابية للطاقة
إمدادات، وخط الإشارة متصلة إلى محطة X.
يجب أن يكون جهاز الاستشعار الضوئي نوع NPN (PNP يحتاج إلى تخصيص خاص).
أجهزة الخروج الرقمية لجهاز التحكم الآلي:
الترانزستور: المخرج هو NPN، COM متصلة بالقطب السلبي، وY متصلة
القطب الإيجابي لمصدر الطاقة مع الحمل.
إرسال: خروج الاتصال المباشر، يمكن توصيل COM إلى الإيجابي أو السلبي.
الرسم البياني يظهر مخطط الدائرة المكافئة من وحدة خروج المرور.
المجموعات. كل مجموعة معزولة كهربائيا. مجموعات مختلفة من جهات الاتصال الخروج متصلة إلى دوائر طاقة مختلفة.
المعلم
|
العرض |
البعد |
200*146*36ملم |
|
|
حجم القطع |
192*138ملم |
|
|
النوع |
7"TFT |
|
|
السمة |
شاشة لمسة مقاومة بألوان 60K ، تدعم عرض الصور |
|
الذاكرة |
ذاكرة الوصول |
128MB |
|
|
ROM |
NOR فلاش 128MB |
|
|
المعالجة المركزية |
ذو نواة مزدوجة 1GHz |
|
إدخال/خروج |
إد/أد |
الحد الأقصى 24DI/20DO (حد أقصى 16MR) |
|
|
مستوى DI/DO |
مدخل: NPN السلبي، محطة عامة معزولة مخرج الإرسال: اتصال جاف مفتوح بشكل طبيعي |
|
|
نوع DO والحمولة |
MR: 2A / نقطة، 5A / 12 نقطة COM. |
|
|
إدخال/خروج التناظري (اختياري) |
الحد الأقصى 12AI/8AO |
|
|
نوع AI (اختياري) |
المزدوج الحراري E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V / مختلطة |
|
|
نوع (أو) (اختياري) |
0 ~ 10 فولت / 0 ~ 5 فولت / 0 ~ 20mA / 4 ~ 20mA / مختلطة -5 ~ 5 فولت / -10 ~ 10 فولت (2AO لـ 1 أقل من الجهد) |
|
وظيفة السرعة العالية |
العد عالي السرعة |
قناة 6 مرحلة واحدة 60 كيلو هرتز، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز أو 2 ABZ 60KHz + 1 AB مرحلة 10 KHz |
|
|
نبضات عالية السرعة |
8 قنوات، Y0-Y3 هو 100KHz، Y4-Y7 هو 10KHz. العد عالي السرعة + نبض عالي السرعة < 480 كيلو هرتز |
|
الاتصال |
HMI |
منفذ تحميل HMI من النوع C (يمكن تحميل برنامج PLC من خلال وظيفة اختراق USB) ، منفذ RS232 |
|
|
|
1 RS485 (تم تغييرها من RS232 الافتراضي) |
|
|
PLC |
1 TYPE-C، 1 RS232 (منفذ البرنامج) |
|
|
|
1 منفذ RS485 أو 2 منفذ RS485 COM (فإن منفذ RS485 على HMI و RS232 على PLC لن يكون متاحاً) |
|
|
|
منفذ CAN (2.0A / B) ، منفذ Ethernet ، WIFI (سوف يشغل منفذ RS232 الافتراضي) |
|
البرمجيات |
HMI |
باردربما Vcool |
|
|
PLC |
متوافق مع Mitsubishi GX Developer 8.86 والأعمال 2 |
قواعد تسمية
1سلسلةEX3G-80:EX3G-80سلسلة
2. HMI 43FH: 4.3 بوصة 50FH: 5 بوصة 70FH/70HD/70KFH: 7 بوصة 100FH: 10 بوصة
3المدخلات والإخراجات الرقمية (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4. نوع الوحدة M: الوحدة الرئيسية للمتحكم العالمي
5الناتج الرقمي (DO) نوع R: رلاي؛ T: trnasistor ((MOS tube) ؛ RT: كل من رلاي وترانزستور
6المدخلات التناظرية (AD) 4 قنوات لـ 43FH/50FH، 12 لـ 70FH/HD، 16 لـ 70KFH/100FH
7مخرجات التناظرية (DA) قنوات 2 لـ 43FH / 50FH ،8 لـ 70FH / 70HD / 70KFH / 100FH
8. نوع AI E: يمكن تخصيص المزدوج الحراري E ((كنوع K T ، S أو J يدعم درجة حرارة سالبة)
PT:PT100 PT1000:PT1000 ترمستور NTC 10K ، 50K ، 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (دعم 7 و 10 بوصة فقط V5_ و V_)
9نوع AO A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((فقط 7 بوصة و 10 بوصة دعم الجهد السلبي يغطي قنوات 2)
10. C1 واحد مرحلة العد عالية السرعة،C2 AB مرحلة العد،C3 ABZ مرحلة العد؛
عادةً يدعم 6 مراحل واحدة 60 كيلو هرتز ، أو 2 AB (Z) 60 كيلو هرتز + 1 AB 10 كيلو هرتز
11. P0:10KHz نبض عالية السرعة;P:100KHz نبض عالية السرعة;عادة 8 قنوات,Y0-Y3 هو 100KHz,Y4-Y7 هو 10KHz;هذا العد عالية السرعة بالإضافة إلى نبض عالية السرعة يجب أن يكون مع 480KHz
12. com port اختياري يشير إلى المعلم الأساسي في الرسم البياني 1
