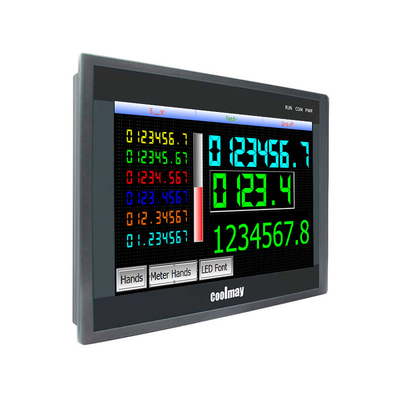

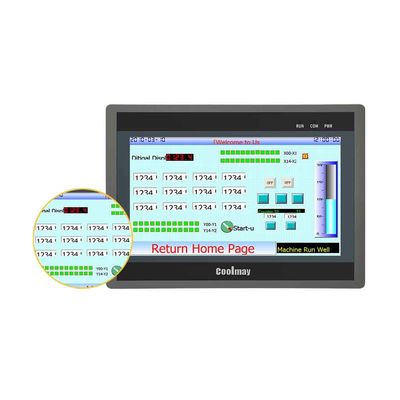

Coolmay 10.1 بوصة TFT HMI PLC Ethernet Port 128MB RAM PLC HMI كل ذلك في وحدة تحكم واحدة

10.1 ‬TFT hmiPLCمع Ethernet Port PLC HMI كل ذلك في لوحة تحكم واحدة

لقد أدركت آلة Coolmay HMI / PLC الكل في واحد بشكل مبتكر التكامل العالي لتحويل HMI و PLC ، التناظرية ودرجة الحرارة في الأجهزة.يمكن استخدامه في مناسبات مختلفة تتطلب تحكم PLC دون PLC خارجية ووحدات توسيع أخرىيستخدم حلول التحكم في الأتمتة الصناعية المتكاملة بشكل كبير محطات قابلة للتوصيل، مما يسهل بشكل كبير تفكيك وتثبيت وصيانة عملاء المحطات.يمكن استبدالها مباشرة عندما تفشل، لتحقيق "صفر نفقات السفر" والصيانة المجانية في الموقع.

وصف المنتج لجهاز التحكم المتحكم في الهواء الكل في واحد

الخصائص:

1الهيكل

هيكل متكامل جداً ومدمج، توفير التكاليف وتوفير المساحة.

2البرمجيات

HMI: يتبنى برنامج برمجة CoolMay vcool HMI.

PLC: متوافق مع Mitsubishi Works 2 / GX Developer 8.86.

3. المدخلات

المدخل الرقمي: أقصى 30 قناة مدخل رقمي.

المدخلات التناظرية: يمكن تركيب ما يصل إلى 5 مدخلات AD.

اختياري:المزدوج الحراري E/K/S/T/J/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V أو النوع المختلط وغيرها من المواصفات الخاصة (المزدوج الحراري يدعم درجة حرارة سالبة).

4إدخال العد عالي السرعة

قنوات 6 من المرحلة الواحدة 60 كيلو هرتز العد عالي السرعة أو قنوات 2 AB (Z) من المرحلة 60 كيلو هرتز بالإضافة إلى قناة 1 AB من المرحلة 10 كيلو هرتز.

5الناتج

الخروج الرقمي: أقصى 30 مخرج (Y0 ~ Y3 هي أنابيب MOS).

الخيار: رلاي ((MR) أو ترانزستور ((MT) أو مختلطة ((MRT) ؛ مخرج رلاي: الحد الأقصى للحمل 5A ، مخرج الترانزستور: الحد الأقصى للحمل 500mA.

الكمية التناظرية: يمكن تركيب مخرجات DA 2 على الأكثر.

الخيار: 0~10V/0~5V/0~20mA/4~20mA / مختلطة/-5~5V/-10~10V ((2DA لـ 1 أقل من الجهد).

2. الذاكرة	ذاكرة الوصول	128MB
   	ROM	128MB
   	المعالجة المركزية	ذو نواة مزدوجة 1GHz
   إدخال/خروج	إد/أد	12DI/12DO أو 20DI/18DO أو 24DI/20DO أو 30DI/30DO
   		مدخل: NPN السلبي، محطة عامة معزولة مخرج الترانزستور: NPN منخفض المستوى، اتصال COM إلى سلبي. مخرج الإرسال: اتصال جاف مفتوح بشكل طبيعي
   	نوع DO	رله (MR) أو ترانزستور (MT) أو مختلط (MRT) (خروج الإرسال: الحد الأقصى للحمل 5A/خروج الترانزستور: الحد الأقصى للحمل 500mA)
   	الإدخال/الإخراج التناظري (اختياري)	الحد الأقصى 16AI/8AO
   	نوع AI (اختياري)	نوع E/E_/K/K_/S/S_/T/T_/J/J_ الحرارة/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ مختلطة
   	نوع (أو) (اختياري)	0 ~ 10 فولت / 0 ~ 5 فولت / 0 ~ 20mA / 4 ~ 20mA / مختلطة -5 ~ 5 فولت / -10 ~ 10 فولت (2DA لـ 1 ناقص الجهد)
   وظيفة السرعة العالية	العد عالي السرعة	قناة 6 مرحلة واحدة 60 كيلو هرتز، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز أو 2 ABZ 60KHz + 1 AB مرحلة 10 KHz
   	نبضات عالية السرعة	8 قنوات، Y0-Y3 هو 100KHz، Y4-Y7 هو 10KHz. العد عالي السرعة + نبض عالي السرعة < 480 كيلو هرتز

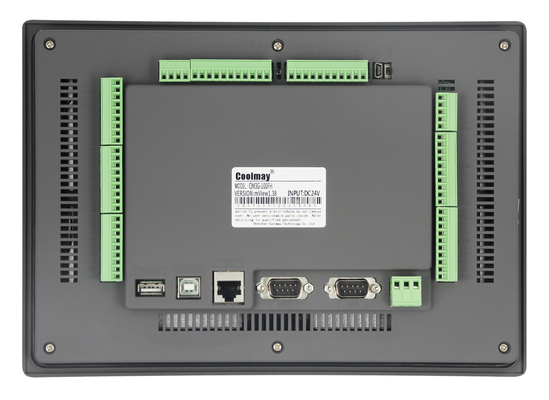

   الاتصال	HMI	1 منفذ تحميل HMI، 1 منفذ USB 2.0
   		1 منفذ RS485 أو 1RS232 منفذ Ethernet (لا يمكن أن يتعايش مع منفذ PLC Ethernet)
   	PLC	1 منفذ USB من النوع B ، 1 منفذ Rs232 (منفذ البرنامج ، يمكن استخدامه أيضًا كمنفذ COM)
   		1 Rs485 أو 2 Rs485 منفذ COM (يتم تغيير واحد من منفذ Rs232 الافتراضي) ، CAN (2.0A / B) ، منفذ Ethernet (لا يمكن أن تتعايش مع منفذ HMI Ethernet) ، WIFI (ستحتل RS232 الافتراضي)
   البرمجيات	HMI	بارد.
   	PLC	متوافق مع Mitsubishi GX Developer8.86 والأعمال 2
