275 * 194 * 36 مم HMI واجهة آلة بشرية RS232 RS485 منفذ الاتصالات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالبعد | 275 * 194 * 36 | حجم القطع | 262 * 180 ملم |
---|---|---|---|
عرض الحجم | 222 * 125 ملم | الوزن (كجم) | 0.7 |
عرض | 10.0 بوصة TFT | دقة | 1024 * 600 |
تسليط الضوء | واجهة آلة بشرية 1024 * 600 HMI,واجهة آلة بشرية RS485 منفذ HMI,10.1 بوصة TFT HMI واجهة آلة بشرية |

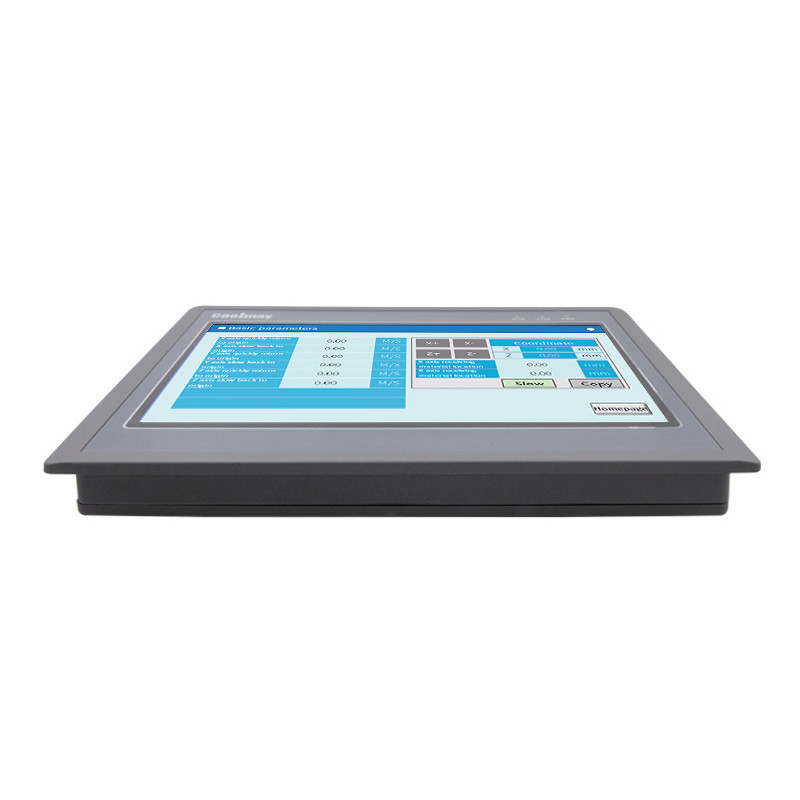

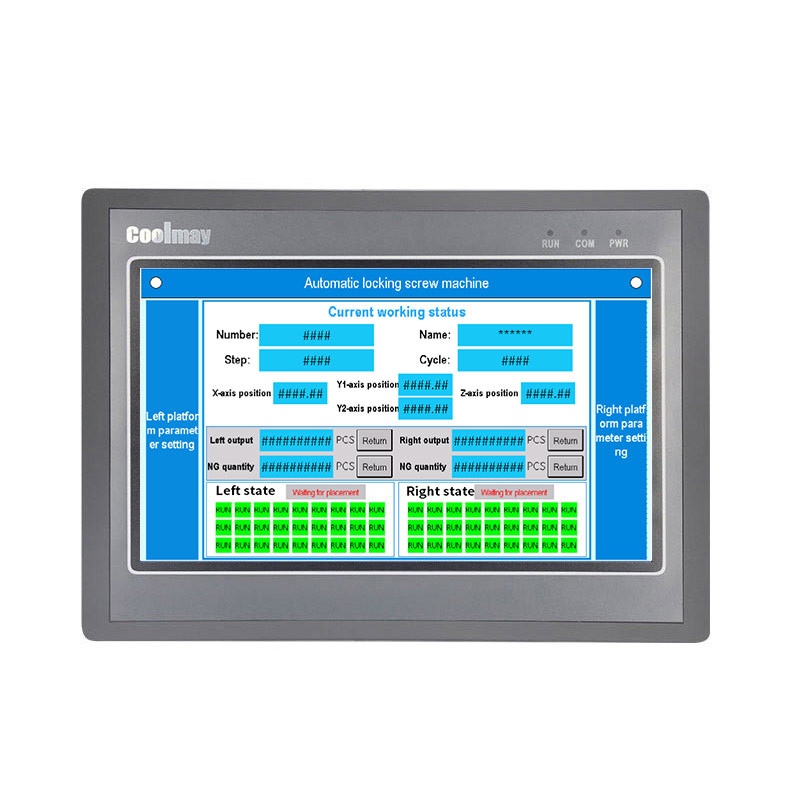

275 * 194 * 36 مللي متر Hmi Human Machine Interface RS232 RS485 منفذ اتصال Type-B لوحة مقاومة بأربعة أسلاك
تربط واجهة الإنسان والآلة (HMI) معدات التحكم الصناعية مثل أجهزة التحكم المنطقية القابلة للبرمجة (PLC) ومحولات التردد ومنظمات سرعة التيار المستمر والعدادات.إنه جهاز رقمي يستخدم شاشة العرض لكتابة معلمات العمل أو إدخال أوامر التشغيل من خلال وحدة إدخال (مثل لوحة اللمس والماوس وما إلى ذلك) لتحقيق تفاعل المعلومات بين البشر والآلات.يتكون من جزأين: الأجهزة والبرامج.
وصف المنتج
الخصائص الرئيسية للشاشة التي تعمل باللمس:
البعد 275 * 194 * 36 مم
حجم القطع 262 * 180 مم
حجم العرض 222 * 125 مم
الوزن (كجم) 0.7
الشاشة: 10.1 بوصة TFT
الدقة (بكسل): 1024 * 600
السطوع: 300 شمعة / متر مربع
نسبة التباين: 400: 1
الإضاءة الخلفية: LED
وقت الإضاءة الخلفية: 60000 ساعة
لون الشاشة: 65536 لون حقيقي
نوع اللمس: لوحة مقاومة 4 أسلاك
ROM: NOR Flash 16 ميجابايت (القرص C لمنطقة النظام) + SD NAND 128 ميجابايت (القرص D)
ذاكرة الوصول العشوائي: 64 ميجابايت
وحدة المعالجة المركزية: وحدة المعالجة المركزية 32 بت 408 ميجا هرتز
بطاقة SD: بطاقة SD مدمجة (تستخدم لتخزين البيانات التاريخية)
منفذ USB: USB 2.0 × 1 (منفذ USB ، يمكن استخدامه لتحديث البرامج وتحميل البيانات التاريخية وتنزيلها ؛ لا يمكن استخدامه مع واجهة تنزيل Type-C / Type-B في نفس الوقت)
منفذ التحميل: Type-B
منفذ إيثرنت: اختياري
منفذ COM: 1 RS232 و 1 RS485
البروتوكول: دعم MODBUS ، منفذ مجاني وبروتوكول اتصال PLC مشترك
الصوت: اختياري
التقويم: نعم
جهد الإدخال: افتراضي مثل DC12 ~ 24 ± 10٪ V
الاستهلاك: 280mA * 24V
فئة الحماية: IP65 (اللوحة الأمامية)
درجة الحرارة: البيئة المحيطة: 0 50 ℃ |بيئة التخزين: -20 70 ℃
الرطوبة: 20٪ 90٪ RH
إصدار الشهادات: CE
البرنامج: برنامج برمجة CoolMay HMI
سمات | لوحة لمس مقاومة عالية الدقة / الموثوقية |
دعم تنسيقات مختلفة من الصور الثابتة والرسوم المتحركة GIF | |
دعم جميع الخطوط التي يوفرها Windows. | |
شاشة ملونة حقيقية 6000 TFT
|
|
مزود ببطاقة SD يمكنها تخزين البيانات التاريخية | |
يمكن العرض عموديا
|
|
يمكن تركيب MT6037i على الحائط
|
|
يأتي مع منفذ اتصالات RS232 و RS485 ، مما يدعم بروتوكولات متعددة |
مزايا الخدمة
شهادة
لقد حصلت Coolmay على شهادة نظام إدارة الجودة ISO9001 وشهادة مؤسسة التكنولوجيا الفائقة الوطنية.حصلت منتجات lts على عدد من شهادات براءات الاختراع لنماذج المنفعة وبراءات الاختراع ، وفازت مرارًا وتكرارًا بالعديد من الجوائز مثل "جائزة التكنولوجيا الابتكارية" و "جائزة المنتج المبتكر".
بالإضافة إلى ذلك ، حصلت جميع منتجات Coolmay على شهادة CE & RoHS.
المواد الخام والاكسسوارات
المواد الخام والأجزاء التي تستخدمها Coolmay هي الأفضل: تتبنى وحدة المعالجة المركزية شرائح مستوردة من الدرجة الصناعية 32 بت ، ولوحة PCB مع ثلاثة حماية ضد الطلاء ، والمرحلات والترانزستورات المستوردة من الولايات المتحدة ، والمدخلات والمخرجات مع عزل كهروضوئي حماية.
1. احتياطات استخدام الترانزستور والمرحل PLC
خرج PLC هو خرج كاثود شائع ، والقيمة النظرية هي 1A ، والاستخدام الفعلي أقل من 500 مللي أمبير ، وأسلاك COM سلبية ، يرجى استخدام جهد 24 فولت ، ولا يوجد خرج جهد عند استخدامه كمفتاح.إذا كان المرحل خارجيًا ، فإن المرحل يحتاج إلى مصدر طاقة خارجي.
المرحل له عمر اتصال ، والقيمة النظرية 30W مرة ، والقيمة النظرية للحمل الخارجي لا تتجاوز 5A.في كثير من الأحيان ، قد يؤثر تيار الحمل الكامل على عمر الخدمة ، ولا يوجد جهد خارج.
2. الاحتياطات لاختيار نوع الإخراج Coolmay PLC
MT: يشير إلى خرج الترانزستور ، MR: يشير إلى خرج المرحل ، و MRT: يشير إلى خرج الترانزستور المختلط.
الاختلافات الرئيسية بين خرج الترانزستور وإخراج المرحل هي:
(1) الفرق في الحمل الحالي.في الوقت الحاضر ، نستخدم ترانزستورًا بحد أقصى للحمل الحالي يبلغ 500 مللي أمبير ، والحمل الحالي الأقصى للمرحل هو 5A (الحد الأقصى لتيار الترحيل لسلسلة EX2N (S) / DX2N (S) PLC هو 3A) ؛
(2) طاقة الإخراج: لا يمكن توصيل الترانزستور إلا بمصدر الطاقة DC24V ، ويمكن توصيل المرحل بمصدر الطاقة DC24V و AC220V ؛
(3) الخصائص الوظيفية: إذا كنت بحاجة إلى إرسال نبضة لقيادة محرك متدرج ، فيجب عليك استخدام خرج الترانزستور أو الإخراج المختلط.أيضًا إذا كان مفتاح الإخراج نشطًا ، فمن المستحسن استخدام خرج الترانزستور ؛
(4) إذا كان كل من المرحل والترانزستور متاحين ، فمن المستحسن استخدام خرج الترانزستور لأن الترانزستور ليس له حد لعمر الاتصال وسيكون العمر أطول من المرحل طالما أن التيار لا يتجاوز الحد.
