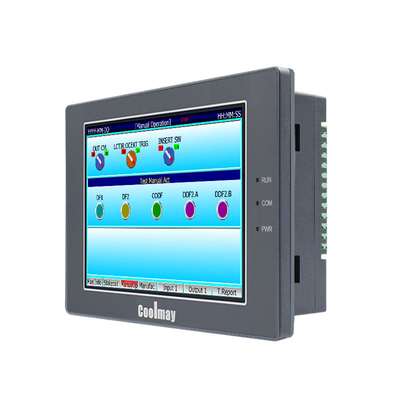

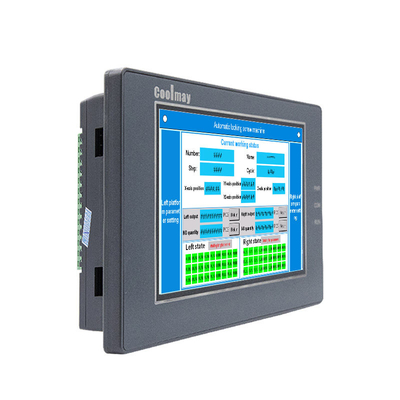

التحكم الآلي في Coolmay PLC HMI 275 * 194 * 36mm 10.1 '' TFT مع لوحة PLC HMI المتكاملة

التحكم الآلي PLC 275 * 194 * 36 مم 10.1 بوصة TFT hmi مع لوحة PLC HMI مدمجة

لقد أدركت آلة الكل في واحد Coolmay HMI / PLC بشكل مبتكر التكامل العالي لمفتاح HMI و PLC ، والتناظرية ودرجة الحرارة في الأجهزة.يمكن استخدامه في مناسبات مختلفة تتطلب تحكم PLC بدون PLC خارجي ووحدات توسعة أخرى.يستخدم حل التحكم في الأتمتة الصناعية المتكامل للغاية محطات قابلة للتوصيل ، والتي تسهل بشكل كبير فك وتركيب وصيانة عملاء المحطة الطرفية.يمكن استبدالها مباشرة عند فشلها ، وتحقيق "صفر مصاريف سفر" وصيانة مجانية في الموقع.

وصف المنتج لـ HMI PLC الكل في واحد

ميزة:

1. الهيكل

هيكل مدمج ومتكامل للغاية ، يوفر التكاليف ويوفر المساحة.

2. برمجيات البرمجة

HMI: يعتمد برنامج برمجة شاشة تعمل باللمس CoolMayHMI.

PLC: متوافق مع Mitsubishi Works 2 / GX Developer 8.86.

3. الإدخال

الإدخال الرقمي: إدخال رقمي بحد أقصى 30 قناة.

الإدخال التناظري: يمكن تثبيت ما يصل إلى 5 مداخل AD.

اختياري: E / K / S / T / J الحرارية / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4-20mA / 5V ~ 5V / -10V ~ 10V أو نوع مختلط وغيرها من المواصفات الخاصة (الحرارية تدعم درجة الحرارة السلبية).

4. مدخلات عد عالية السرعة

أحادي الطور 6 قنوات 60 كيلو هرتز عالي السرعة أو قناتان AB (Z) طور 60 كيلو هرتز بالإضافة إلى قناة واحدة AB مرحلة 10 كيلو هرتز.

5. الإخراج

الإخراج الرقمي: ماكس 30 مخرجات (Y0 ~ Y3 هي أنابيب MOS).

الخيار: مرحل (MR) أو ترانزستور (MT) أو مختلط (MRT) ؛خرج التتابع: الحمولة القصوى 5A ، خرج الترانزستور: الحمولة القصوى 500mA.

الكمية التناظرية: يمكن تركيب 2 مخرجات DA على الأكثر.

الخيار: 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط / -5 ~ 5V / -10 ~ 10V (2DA ل 1 ناقص الجهد).

1.

2. ذاكرة	الرامات " الذاكرة العشوائية في الهواتف والحواسيب "	128 ميغا بايت
   	ذاكرة للقراءة فقط	128 ميغا بايت
   	وحدة المعالجة المركزية	CORTEX A8 720 ميجا هرتز -1 جيجا هرتز
   I / O	DI / DO	12DI / 12DO أو 20DI / 18DO أو 24DI / 20DO أو 30DI / 30DO
   		المدخلات: NPN غير فعال ، محطة عامة معزولة خرج الترانزستور: NPN منخفض المستوى ، اتصال COM بالسالب ؛ خرج المرحل: يفتح الاتصال الجاف عادة
   	اكتب	مرحل (MR) أو ترانزستور (MT) أو مختلط (MRT) (خرج التتابع: الحمولة القصوى 5A / خرج الترانزستور: الحمولة القصوى 500mA)
   	I / O تناظري (اختياري)	ماكس 16AI / 8AO
   	نوع AI (اختياري)	اكتب E / E_ / K / K_ / S / S_ / T / T_ / J / J_ الحرارية / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10V / 0 ~ 5V / -5V ~ 5V / -10V ~ 10V / 0 ~ 20mA / 4 ~ 20mA / مختلط
   	نوع AO (اختياري)	0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط / -5 ~ 5V / -10 ~ 10V (2DA ل 1 ناقص الجهد)
   وظيفة عالية السرعة	العد عالي السرعة	أحادي الطور 6 قنوات 60 كيلو هرتز ، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز ، أو 2 ABZ 60KHz + 1 AB phase 10 KHz
   	نبض عالي السرعة	8 قنوات ، Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة <480 كيلو هرتز
   اتصال	HMI	1 منفذ تنزيل HMI ومنفذ USB 2.0
   		1 منفذ RS485 أو 1RS232 منفذ Ethernet (لا يمكن أن يتواجد مع منفذ PLC Ethernet)
   	PLC	1 منفذ USB صغير من النوع B ، منفذ Rs232 (منفذ البرنامج ، يمكن أيضًا استخدامه كمنفذ COM)
   		1 Rs485 أو 2 Rs485 COM منافذ (تم تغيير أحدهما من منفذ Rs232 الافتراضي) ، CAN (2.0A / B) ، منفذ Ethernet (لا يمكن أن يتعايش مع منفذ HMI Ethernet) ، WIFI (سيشغل Rs232 الافتراضي)
   برمجة	HMI	برنامج البرمجة CoolMayHMI HMI
   	PLC	متوافق مع Mitsubishi GX Developer8.86 ويعمل 2
