4.3 بوصة TFT Human Machine Interface PLC 4 - 6W 60K Color Resistive Touch Screen
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالبعد | 134 * 102 * 34 ملم | الرامات " الذاكرة العشوائية في الهواتف والحواسيب " | 64 ميغا بايت |
---|---|---|---|
I / O | ماكس 12DI / 12DO | منفذ البرمجة الافتراضي | 1 من النوع C ، 1 RS232 |
استهلاك الطاقة | 4-6 واط | الدقة (بكسل) | 480 * 272 |
تسليط الضوء | TFT واجهة آلة بشرية PLC,واجهة آلة بشرية تعمل باللمس المقاوم PLC,12DI 12DO واجهة آلة بشرية PLC |

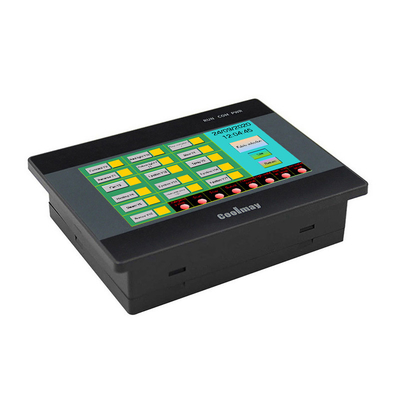

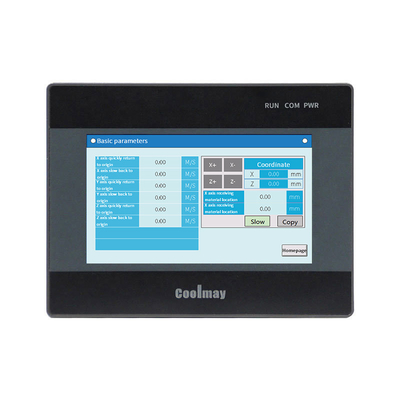

4.3 "TFT Human Machine Interface Plc 4-6W 60K-Color شاشة تعمل باللمس مقاومة
مواصفات المنتج QM3G-43FH:
عرض | البعد | 134 * 102 * 34 ملم |
حجم القطع | 120 * 94 ملم | |
استهلاك الطاقة | 4-6 واط | |
ميزة | شاشة تعمل باللمس مقاومة 60 ألف لون ، تدعم العرض الرأسي | |
ذاكرة | الرامات " الذاكرة العشوائية في الهواتف والحواسيب " | 64 ميغا بايت |
ذاكرة للقراءة فقط | NOR فلاش 8 ميجا بايت | |
وحدة المعالجة المركزية | 32 بت وحدة المعالجة المركزية 408 ميجا هرتز | |
I / O | DI / DO | ماكس 12DI / 12DO |
مستوى DI / DO |
المدخلات: NPN غير فعال ، محطة عامة معزولة خرج الترانزستور: NPN منخفض المستوى ، اتصال COM بالسالب ؛خرج المرحل: يفتح الاتصال الجاف عادة |
|
اكتب |
Relay MR أو MOS (خرج التتابع: أقصى حمل 5A / خرج MOS: أقصى حمل 2A) |
|
I / O التناظرية (اختياري) |
ماكس 4AI / 2AO | |
نوع AI (اختياري) |
الحرارية E / E_ / K / K_ / S / S_ / T / T_ / J / J_ / PT100 / PT1000 / NTC10K / NTC50K / NTC100K / 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط |
|
نوع AO (اختياري) | 0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مختلط | |
السرعه العاليهوظيفة | العد عالي السرعة |
أحادي الطور 6 قنوات 60 كيلو هرتز ، أو 2 AB 60 كيلو هرتز + 1 AB 10 كيلو هرتز ، أو 2 ABZ 60KHz + 1 AB phase 10 KHz |
نبض عالي السرعة |
8 قنوات ، Y0-Y3 هي 100 كيلو هرتز ، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة <480 كيلو هرتز |
|
اتصال | HMI | منفذ تنزيل نوع C HMI (يمكن تنزيل برنامج PLC من خلال وظيفة اختراق USB) ، منفذ RS232 |
/ | ||
PLC | 1 TYPE-C ، 1 RS232 (منفذ برنامج) | |
1 Rs485 أو 2 Rs485 COM منافذ (تم تغيير أحدهما من منفذ RS232 الافتراضي) ؛ 1 WIFI (يشغل منفذ RS232 الافتراضي) |
||
برمجة | HMI | برنامج البرمجة Coolmay mView HMI |
PLC | متوافق مع Mitsubishi GX Developer 8.86 ويعمل 2 |
1. احتياطات استخدام الترانزستور والمرحل PLC
خرج PLC هو خرج كاثود شائع ، والقيمة النظرية هي 1A ، والاستخدام الفعلي أقل من 500 مللي أمبير ، وأسلاك COM سلبية ، يرجى استخدام جهد 24 فولت ، ولا يوجد خرج جهد عند استخدامه كمفتاح.إذا كان المرحل خارجيًا ، فإن المرحل يحتاج إلى مصدر طاقة خارجي.
المرحل له عمر اتصال ، والقيمة النظرية 30W مرة ، والقيمة النظرية للحمل الخارجي لا تتجاوز 5A.في كثير من الأحيان ، قد يؤثر تيار الحمل الكامل على عمر الخدمة ، ولا يوجد جهد خارج.
2-احتياطات اختيار نوع الإخراج Coolmay PLC
MT: يشير إلى خرج الترانزستور ، MR: يشير إلى خرج المرحل ، و MRT: يشير إلى خرج الترانزستور المختلط.
الاختلافات الرئيسية بين خرج الترانزستور وإخراج المرحل هي:
(1) الفرق في الحمل الحالي.في الوقت الحاضر ، نستخدم ترانزستورًا بحد أقصى للحمل الحالي يبلغ 500 مللي أمبير ، والحمل الحالي الأقصى للمرحل هو 5A (الحد الأقصى لتيار الترحيل لسلسلة EX2N (S) / DX2N (S) PLC هو 3A) ؛
(2) طاقة الإخراج: لا يمكن توصيل الترانزستور إلا بمصدر الطاقة DC24V ، ويمكن توصيل المرحل بمصدر الطاقة DC24V و AC220V ؛
(3) الخصائص الوظيفية: إذا كنت بحاجة إلى إرسال نبضة لقيادة محرك متدرج ، فيجب عليك استخدام خرج الترانزستور أو الإخراج المختلط.أيضًا إذا كان مفتاح الإخراج نشطًا ، فمن المستحسن استخدام خرج الترانزستور ؛
(4) إذا كان كل من المرحل والترانزستور متاحين ، فمن المستحسن استخدام خرج الترانزستور لأن الترانزستور ليس له حد لعمر الاتصال وسيكون العمر أطول من المرحل طالما أن التيار لا يتجاوز الحد.
RFQ:
س: هل تقدمون ضمان البضائع؟
نعم ، نحن نقدم الضمان على جميع البضائع.
س: هل يمكن لـ Coolmay تقديم الدعم الفني؟
ج: لقد كنا في هذا المجال لأكثر من 12 عامًا.إذا كانت لديك أي أسئلة ، فيرجى الاتصال بنا وسنقدم لك المشورة من مهندسينا لمساعدتك في حل المشكلة.
ج: لدينا عدد كبير من المستودعات.احتفظ بكمية كبيرة من البضائع في المستودع لضمان سرعة التسليم.
ج: نحن نقدم لك كمية صغيرة من الطلبات لكل عنصر ، اعتمادًا على طلبك المحدد!
