MODBUS Protocol HMI Control Panel 145mA 300cd / m2 1024 × 600 بكسل
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| عرض الحجم | 222 * 125 ملم | حجم القطع | 262 * 180 ملم |
|---|---|---|---|
| سطوع | 300 شمعة / متر مربع | الدقة | 1024 * 600 بكسل |
| لون العرض | 65536 لونا | وقت اضائه الخلفيه | 60.000 ساعة |
| تسليط الضوء | MODBUS Protocol HMI Control Panel,145mA HMI Control Panel,HMI Operator Panel 300cd / m2 |
||
منتوج وصف
رموز الوظائف التي يدعمها HMI كمضيف modbus
الوظيفة رقم 01: قراءة حالة الملف والحصول على الحالة الحالية لمجموعة الملفات المنطقية (تشغيل / إيقاف)
الوظيفة رقم 03: قراءة سجلات الاحتفاظ والحصول على القيمة الثنائية الحالية في واحد أو أكثر من السجلات القابضة
الوظيفة 04: اقرأ سجل الإدخال للحصول على القيمة الثنائية الحالية في واحد أو أكثر من سجلات الإدخال
الوظيفة رقم 05: فرض ملف واحد ، وفرض الملف المنطقي داخل وخارج الحالة (كتابة بت)
الوظيفة رقم 06: تحميل قيم ثنائية محددة في سجل الحيازة (سجل الكتابة)
الوظيفة رقم 15: ضبط ملفات متعددة بالقوة ، وفرض سلسلة من الملفات المنطقية المستمرة داخل وخارج (كتابة بتات متعددة)
الوظيفة رقم 16: تعيين سجلات متعددة مسبقًا ، وتحميل قيم ثنائية محددة في سلسلة من سجلات الاحتفاظ المستمرة (كتابة سجلات متعددة)
معامل:
|
المواصفات |
البعد |
275 * 194 * 36 ملم |
|
|
حجم القطع |
262 * 180 ملم |
|
عرض الحجم |
222 * 125 ملم |
|
|
وزن |
أبوكس.0.7 كجم |
|
|
عرض |
عرض |
10.1 بوصة TFT |
|
|
الدقة |
1024 * 600 بكسل |
|
سطوع |
300 شمعة / م 2 |
|
|
نسبة التباين |
400: 01: 00 |
|
|
الخلفية |
قاد |
|
|
وقت اضائه الخلفيه |
60.000 ساعة |
|
|
لون العرض |
65536 لونا |
|
|
نوع اللمس |
لوحة مقاومة 4 أسلاك |
|
|
تخزين |
ذاكرة للقراءة فقط |
ولا فلاش 16 ميجا بايت |
|
|
الرامات "الذاكرة العشوائية في الهواتف والحواسيب |
64 ميغا بايت |
|
وحدة المعالجة المركزية |
32 بت وحدة المعالجة المركزية 408 ميجا هرتز |
|
|

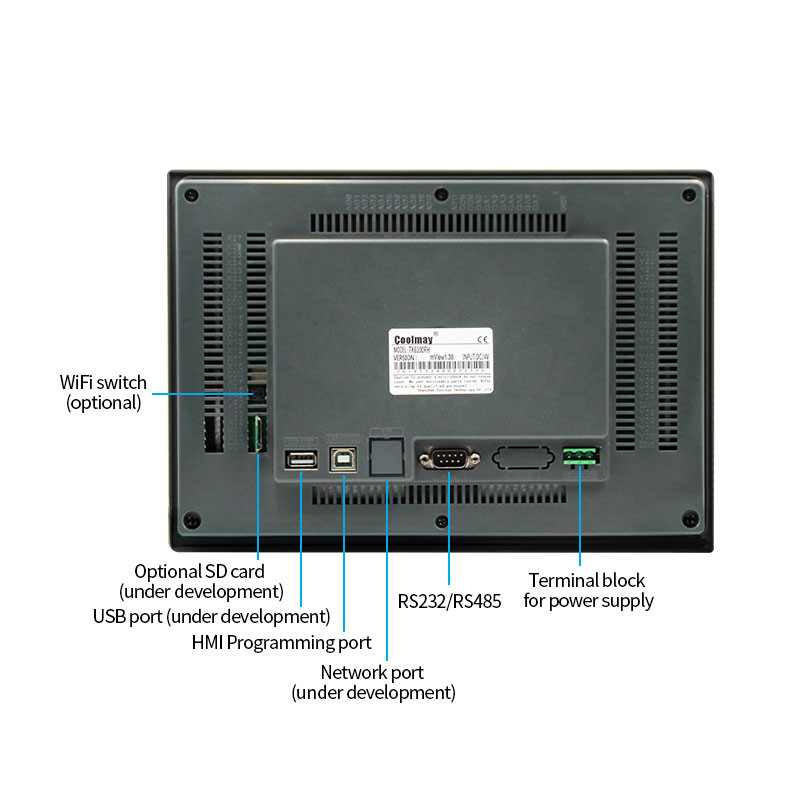

واجهه المستخدم |
ميناء التحميل |
النوع B ، RS232 ، RS485 |
|
|
منفذ COM |
1 RS232 ، 1 RS485 |
|
اختياري |
1 WIFI (يشغل منفذ RS485 الافتراضي) |
|
|
بروتوكول |
دعم MODBUS ، منفذ مجاني وبروتوكول اتصالات PLC مشترك |
|
|
آخر |
التقويم |
نعم |
|
|
مساهمة الجهد |
12-24VDC ± 10٪ <150mA @ 24VDC |
|
استهلاك |
145 مللي أمبير / 24 فولت |
|
|
فئة الحماية |
IP65 (اللوحة الأمامية) |
|
|
درجة حرارة |
البيئة المحيطة: 0 50 بيئة التخزين: -20 ～ 70 |
|
|
رطوبة |
20٪ 90٪ ر |
|
|
شهادة |
م |
|
|
برمجة |
برنامج البرمجة CoolMay mView HMI |
سلسلة TK طبق HMI برنامج Coolmay "mView"."mView" عبارة عن مجموعة من البرامج الثابتة والموثوقة لبرمجة واجهة الآلة البشرية للمناسبات الصناعية.تصميم نظام أصلي ومستقل ، زادت سرعة التشغيل بنسبة 200٪ ، وتم تقليل استخدام الذاكرة بنسبة 50٪.
يدعم العديد من بروتوكولات الاتصال ويمكنه التواصل مع أكثر من 200 PLC ووحدات تحكم في السوق.
تخطيط واجهة تحرير mView:
● شريط العنوان: يعرض مسار المشروع المفتوح حاليًا واسم الملف ورقم النافذة واسم النافذة.
● شريط القوائم: قائمة تعرض أوامر متنوعة من CoolMayView.هذه القوائم هي قوائم منسدلة.
● شريط الأدوات القياسي: أزرار الاختصار لوضع بعض الأوامر.الأزرار المقابلة وأدوات التحرير لعرض الملفات والتحرير والطباعة والوظائف الأخرى.
● مكونات التصميم: أزرار الأوامر للكائنات المكونة.
● إدارة الشاشة: نافذة إدارة الشاشة التي يستخدمها المشروع.
● إدارة الاتصالات: للمصممين الهندسيين لإدارة وإنشاء نافذة للتواصل مع PLC أو الأجهزة التسلسلية الأخرى.
● إدارة الملصقات: قم بتعيين ملصقات لمتغيرات النظام والمتغيرات الخارجية لتسهيل العثور على المتغيرات المقابلة بسرعة.
● شريط الحالة: يعرض حالة العملية الحالية ، ومعلمات واجهة الإنسان والآلة ، ومعدات الاتصال.
